Jenis-jenis topologi jaringan beserta gambarnya – Sebuah jaringan memiliki fungsi untuk menghubungkan antara komputer satu dengan komputer lain. Pada prakteknya jaringan komputer dibagi menjadi beberapa jenis karena memiliki cara yang berbeda untuk menghubungkannya, jenis tersebut disebut sebagai topologi.

Jadi, topologi jaringan adalah sebuah cara untuk menghubungkan komputer dengan komputer lain menggunakan teori geometris diantara unsur-unsur dasar pembentuk jaringan, yakni  seperti node, danstation, link dan termasuk kedalam fundamental jaringan.



Pengertian Topologi Jaringan

Para ahli dan pakar mengartikan topologi jaringan dengan pemaknaan yang berbeda. Namun, intinya tetap sama singkatnya adalah komputer yang saling terhubung satu sama lain.

Topologi jaringan terdiri dari berbagai macam node, perangkat dan koneksi yang saling berkaitan. Sedangkan fungsi utamanya adalah pengelolaan beberapa komputer dan host pada sebuah jaringan telekomunikasi agar mudah diketahui.

Untuk saling terhubung, topologi jaringan biasanya menggunakan media nirkabel atau kabel misalnya seperti kabel RJ45.

Topologi jaringan juga memiliki berbagai macam jenis yang dapat dipilih dan disesuaikan dengan bisnis Anda.

Berikut jenis-jenis topologi jaringan beserta gambarnya dapat Anda ketahui secara lengkap, di bawah ini.



Baca juga : Istilah-Istilah Dasar Dalam Jaringan Komputer



Jenis-Jenis Topologi Jaringan Beserta Gambarnya

Topologi jaringan memiliki 8 jenis yang dapat Anda gunakan dan jenis tersebut mempunya pola yang berbeda satu sama lain. Namun, walalupun fungsi utama topologi jaringan tetap sama yakni saling menghubungkan komputer 1 dengan yang lain.

Konsep pada jenis topologi jaringan mengacu pada pengelolaan jaringan itu sendiri dan bagaimana suatu data dapat bergerak atau ditransfer.



1. Gambar Topologi Jaringan Ring

Biasa disebut dengan topologi cincin memiliki arti topologi yang rangkaiannya membentuk seperti cincin atau lingkaran dan masing-masing titik saling terhubung satu sama lain, mulai dari komputer 1 hingga seterusnya.

Cara kerja topologi ring adalah dengan estafet. Contoh: jika komputer 1 ingin mengirimkan sebuah data ke komputer 6 maka data tersebut harus melalui komputer 2, 3, 4, dan 5 terlebih dahulu. Kemudian, baru komputer 6 akan menerimanya.



2. Gambar Topologi Jaringan Bus

Perangkat yang saling terhubung pada jaringan topologi bus akan terkoneksi melalui kabel utama yang biasa disebut backbone.

Topologi jenis ini dianggap paling sederhana dibanding jenis yang lain karena hanya menggunakan satu kabel coaxial saja untuk transfer data.

Konektor yang digunakan untuk menghubungkan adalah konektor BNC.

Toplogi bus memiliki kelebihan dan kekurangan yang sangat terlihat yakni pada faktor design dan transfer data.



3. Gambar Topologi Jaringan Star

Topologi jaringan star memerlukan komponen penting seperti Hub/swtich untuk menghubungkan komputer pusat dengan yang lain.

Komponen hub/switch ini biasanya terletak pada posisi tengah supaya mudah dihubungkan ke komputer lainnya.

Cara kerja topologi star adalah data yang dikirim dari komputer server akan mengalir terlebih dahulu ke hub/switch kemudian dialirkan ke komputer yang dituju.

Namun, kekurangan topologi star adalah penggunaan kabel yang sangat banyak.



Baca Juga : Perbedaan Topologi Bus, Ring dan Star



4. Gambar Topologi Jaringan Mesh

Mesh atau biasa disebut jala. Merupakan jenis topologi yang bisa menghubungkan komputer secara acak tanpa aturan tertentu.

Karena karakteristik topologi Mesh ini, komputer saling terhubung antara komputer server dan komputer.

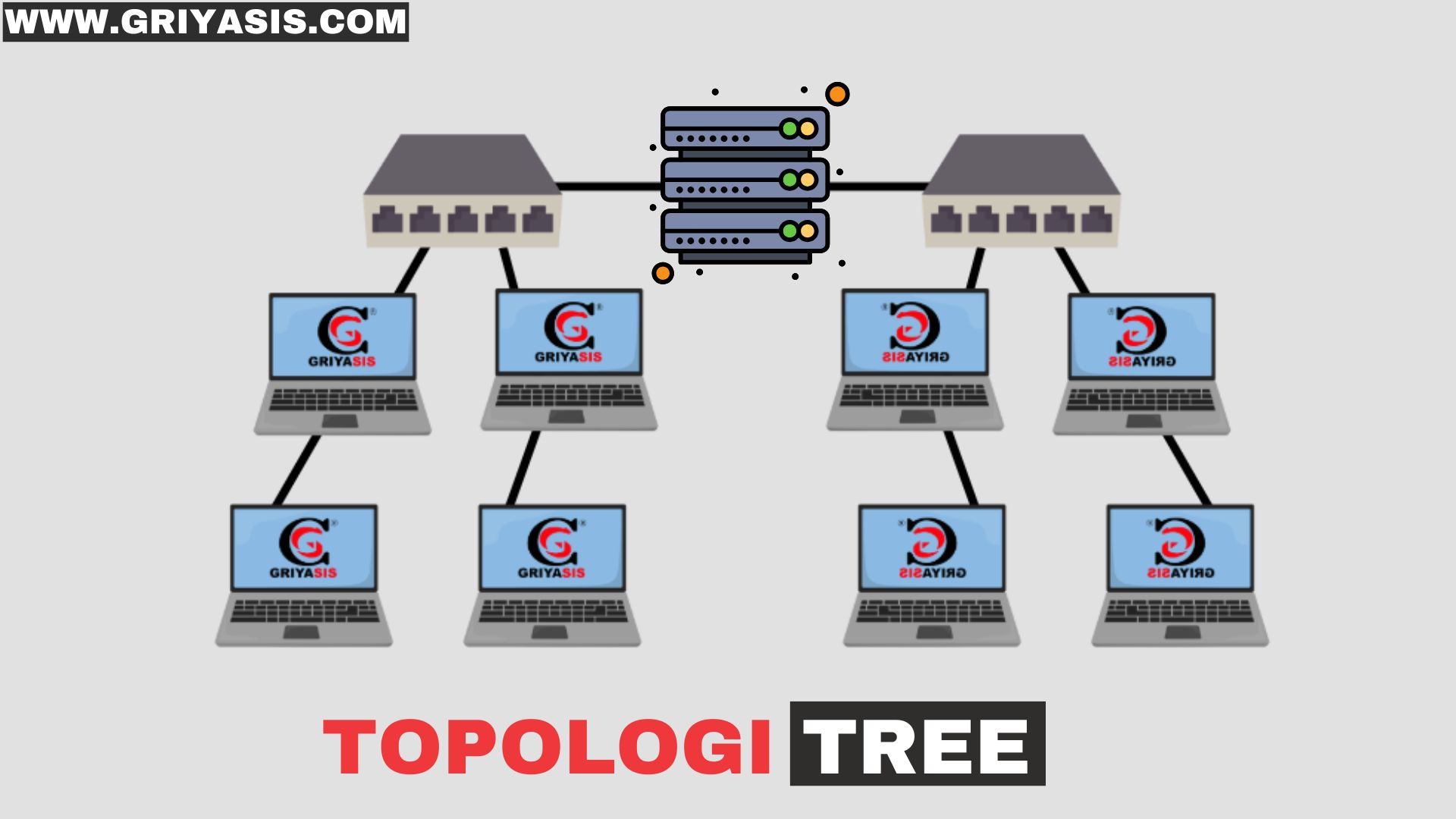

5. Gambar Topologi Jaringan Tree

Topologi jaringan ini merupakan jaringan yang bertingkat dan saling terkonkeksi menggunakan hub/switch lalu masing-masing hub/switch terhubung ke komputer server.

Pada topologi jenis tree ini, sebenarnya adalah gabungan dari topologi bus dan topologi star yang mana pusat datanya ada di topologi bus.

Baca juga : Kelebihan dan Kekurangan Topologi Tree Pada Jaringan Komputer



6. Gambar Topologi Jaringan Linier

Topologi linier hampir mirip dengan topologi bus, oleh karena itu biasa disebut topologi bus beruntut.

Kabel utama terhubung  pada setiap komputer dengan penyambung T, kemudian pada bagian sudutnya dipasangkan terminator.



7. Gambar Topologi Jaringan Hybird

Topologi hybird adalah topologi luas yang terdiri dari gabungan dua topologi atau bahkan lebih. Topologi hybird memiliki ciri dan sifat dari jenis topologi yang ada di dalamnya.

Umumnya, penggunaan topologi hybird bertujuan untuk memaksimalkan kelebihan dari tiap-tiap jenis topologi dasar.

Ketika topologi jenis dasar saling terhubung dengan yang berbeda jenis maka tidak ada karakter yang ditampilkan oleh keduanya.



8. Gambar Topologi Jaringan Peer To Peer

Topologi yang paling sederhana dan paling mendasar dari semua jenis adalah peer to peer. Pada jenis topologi ini hanya terdapat 2 komputer yang saling terhubung dengan satu kabel saja.

Penggunaan topologi peer to peer ialah komputer saling terhubung satu sama lain tanpa bantuan server sehingga komputer tersebut dapat menjadi server sendiri.

Baca Juga : 5+ Kelebihan dan Kekurangan Peer to Peer



Demikianlah pemahasan tentang jenis-jenis topologi jaringan beserta gambarnya. Sekarang Anda dapat menentukan dengan bijak mana yang dibutuhkan untuk keberlangsungan bisnis Anda.

Jika Anda memiliki bisnis dengan skala kecil pilihan yang tepat adalah topologi jaringan bus sedangkan skala menengah dan besar dapat menggunakan topologi tree karena dapat terbagi menjadi bagian-bagian kecil.
